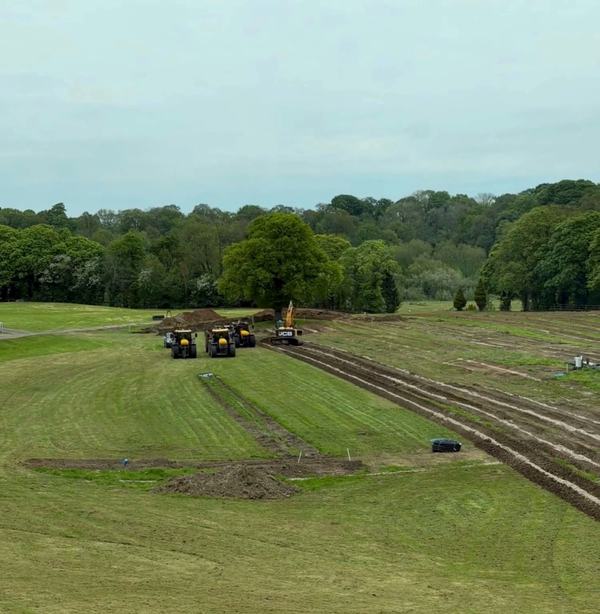

Video9 Videos im EinsatzSportplatzbau

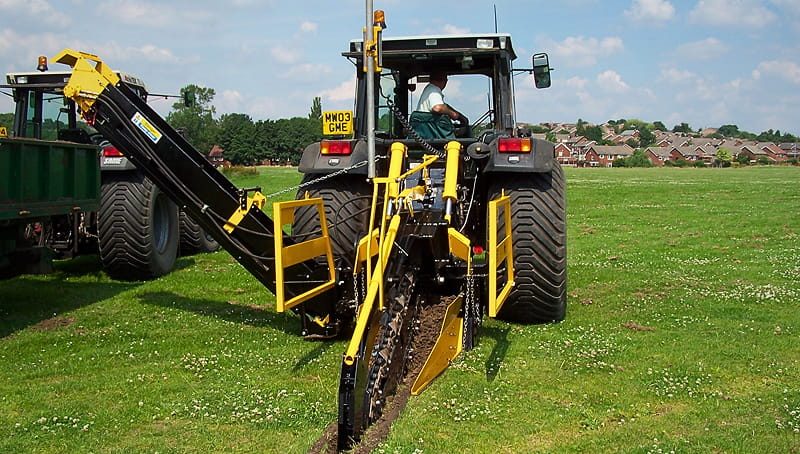

Sammler und Sauger für Naturrasenplätze – präzise auf Gefälle, Aushub per Förderband direkt auf den Dumper.
100–300 m/hSportplatz-DrainageFür Drainage, Kabel- und Leitungsbau bis 1,8 m Tiefe. Die AFT 100 legt das Drainrohr von der Haspel ab und bringt über den Verlege- und Kieskasten gleich den Kies mit ein – sauber, schnell und auf Wunsch lasergesteuert auf Gefälle.
Arbeitstiefe1,0–1,8 m
Grabenbreite125–400 mm
Fräsleistungbis 300 m/h
Traktorab 100 PS
Angebot für die AFT 100 anfragen
Sie sprechen direkt mit Christoph Beelmann · 04489 935505
- Exklusiv über Huisman in Deutschland & Österreich
- Lieferung direkt aus dem AFT-Werk in England, Einweisung vor Ort
- Verschleißteile über Huisman in Apen
Technische Zeichnung · schematisch
Bis 1,8 m tief. Ein Arbeitsgang.
Stellen Sie die Grabentiefe ein: Der Ausleger folgt, Drainrohr und Kies liegen gleich im Graben. Die Nummern zeigen, was wo sitzt.
Auslegerwinkel 55° · Rohr und Kies folgen der Tiefe
- 1Dreipunkt Kat. II/IIIAnbau am Heck, Antrieb über die Zapfwelle 540 U/min mit 6-Zahn-Profil
- 2Getriebe & Rutschkupplungdie Zapfwellen-Rutschkupplung schützt das Getriebe

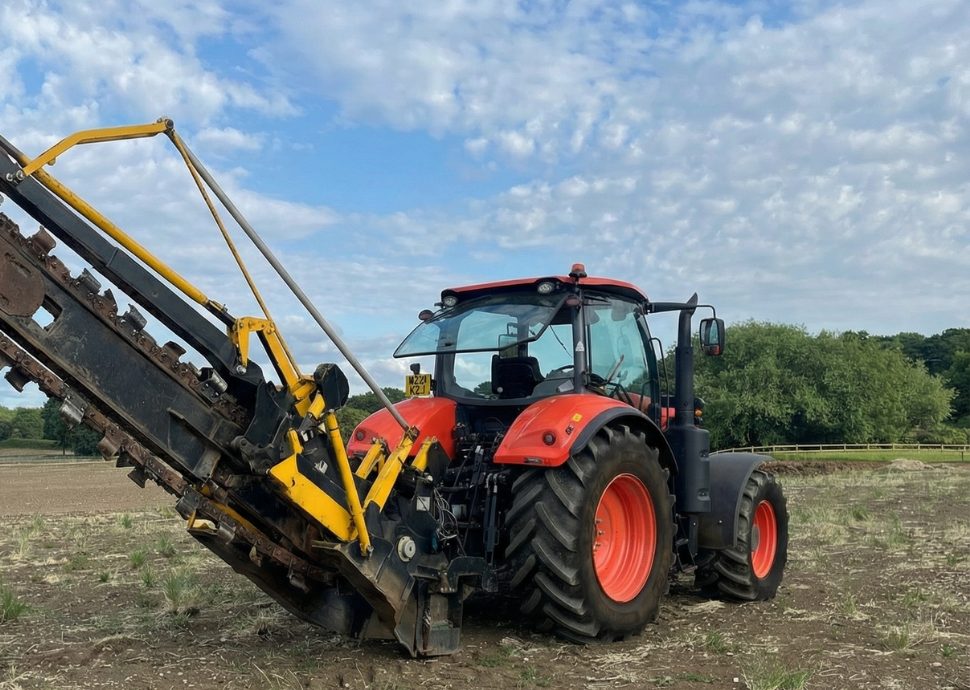

- 3KettenauslegerLängen 1,0 bis 1,8 m – die Tiefe stellt der Winkel ein

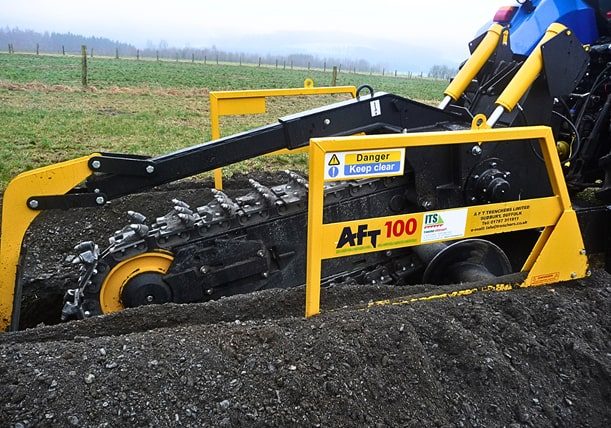

- 4FräsketteEinzelglieder mit 75 mm Teilung, Bodenmesser und Hartmetallmeißel – optional Meißelkette für steinige Böden
- 5Doppelförderschneckenlegen den feinen Aushub beidseitig ab – oder Förderband mit 2,2 m Abwurfhöhe

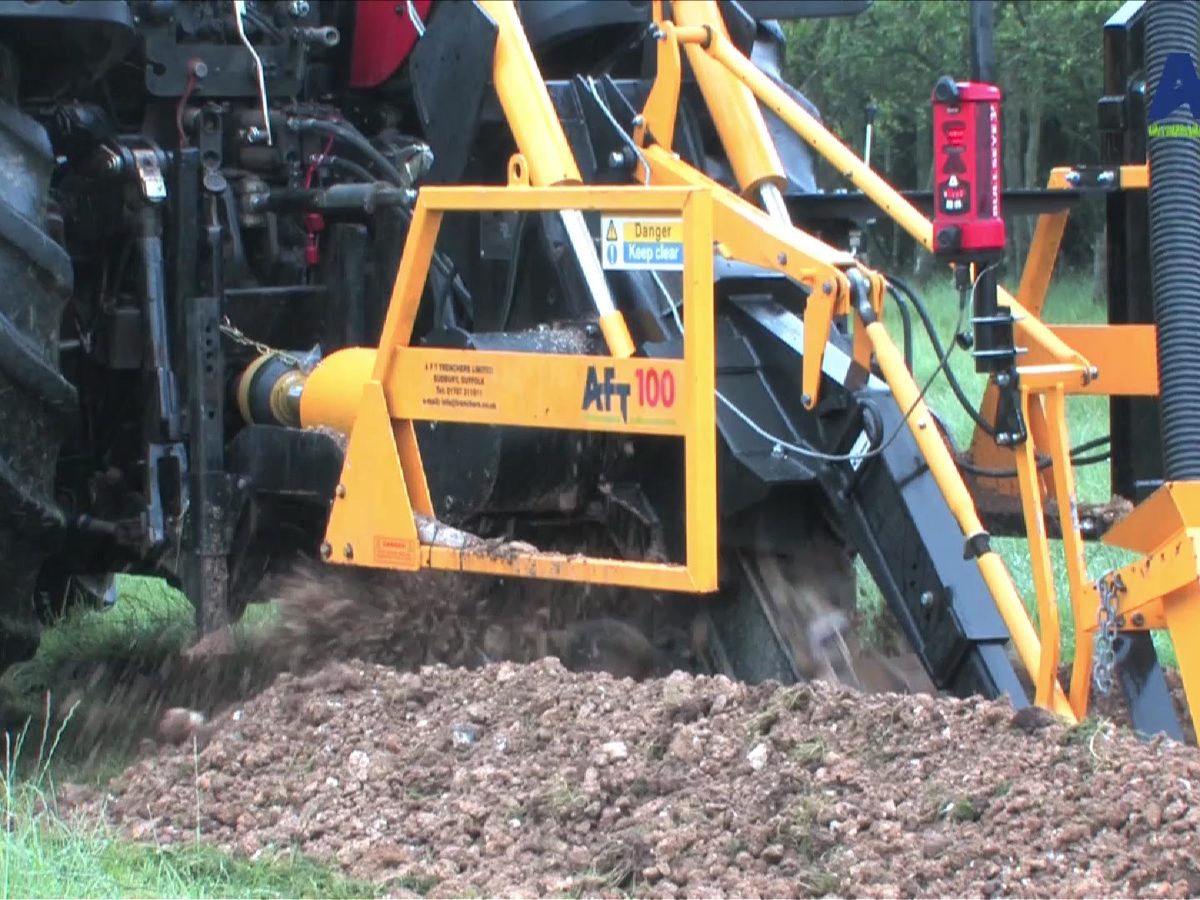

- 6Verlege- und KieskastenDrainrohr von der Haspel einlegen und Kies einbringen – in einem Arbeitsgang

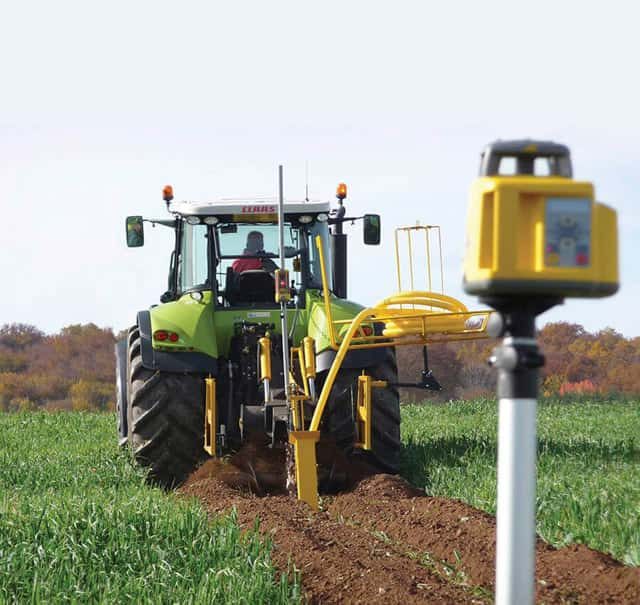

- 7Laser-Empfängerhält Tiefe und Gefälle automatisch
Einsatzbereiche
Gebaut für lange, tiefe Gräben.

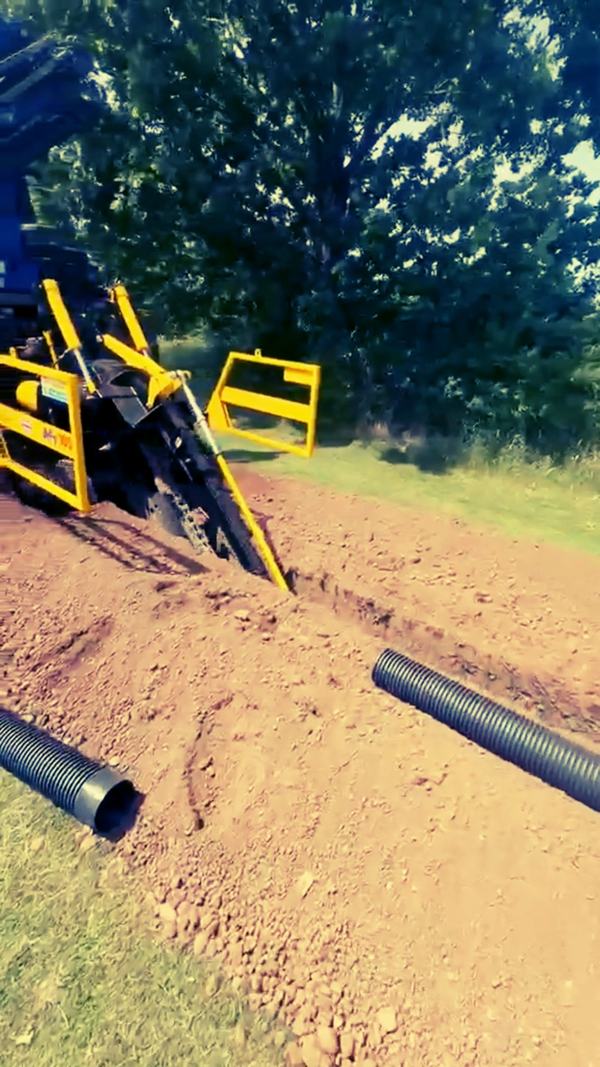

Feld-Drainage
Rohrdrainage mit Verlege- und Kieskasten für Lohnunternehmer und Landwirte – in einer Überfahrt.

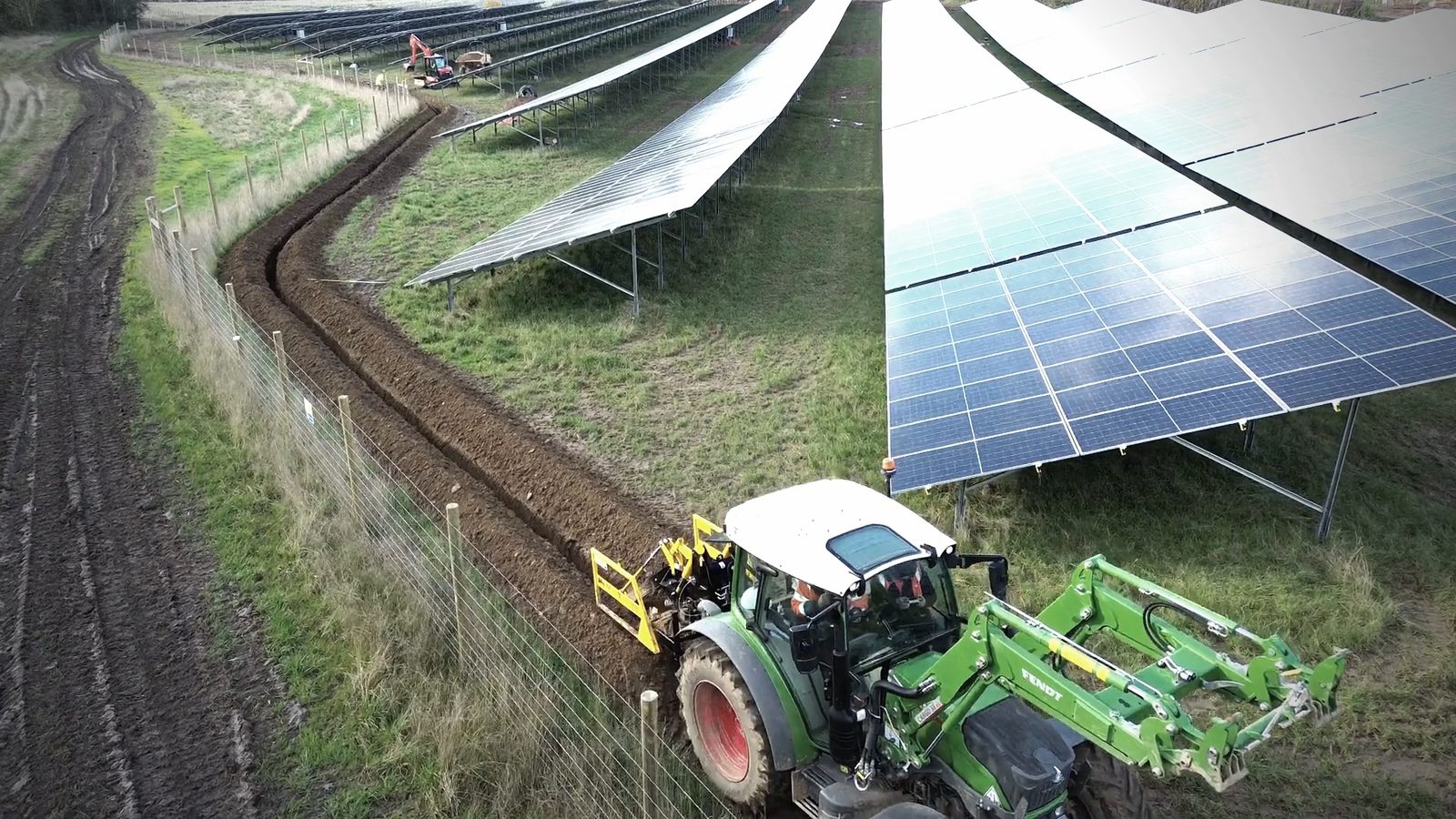

100–200 m/hKabel & Glasfaser
Mit der Meißelkette auch in steinigen Böden – für Strom-, Glasfaser- und PV-Leitungen.
75–150 m/hBewässerung
Leitungen für Beregnung in Baumschule, Golf und Sport – mit sauberem, schmalem Graben.
ab 125 mm Breite
Ausstattung & Zubehör
So wird die AFT 100 zu Ihrer Maschine.

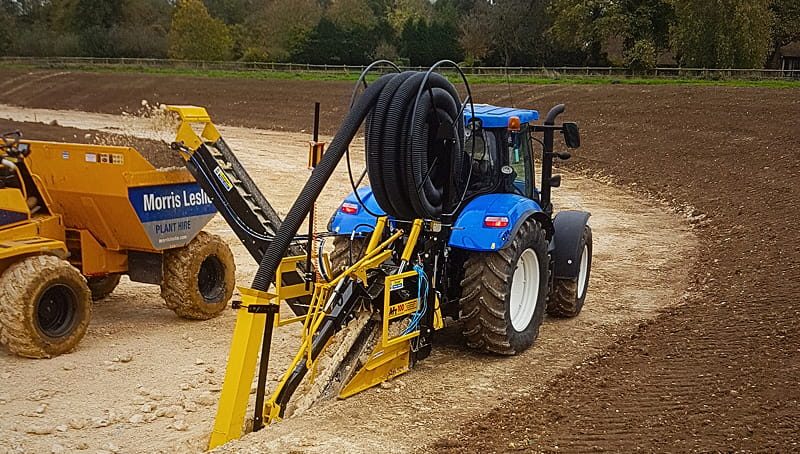

- FörderbandAushub direkt auf Dumper oder Anhänger, Abwurfhöhe 2,2 m
- Doppelförderschneckenfeinen Aushub beidseitig ablegen und mit dem Planierschild zurückverfüllen

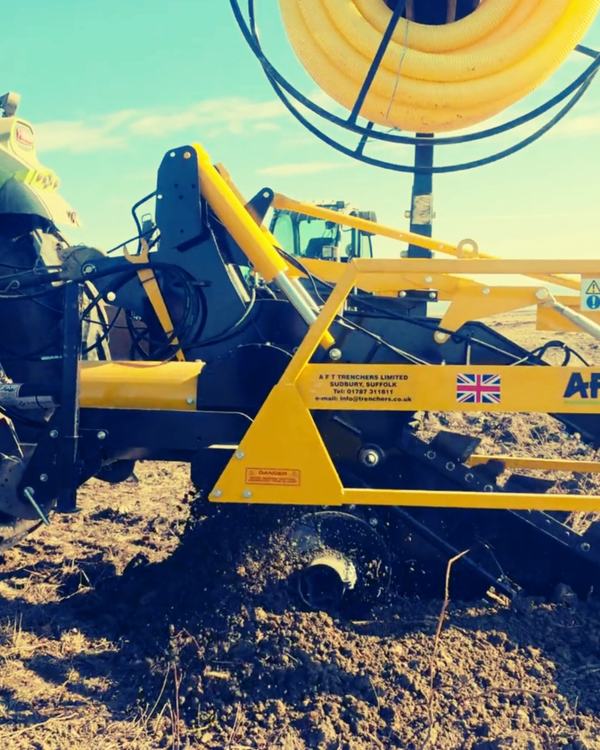

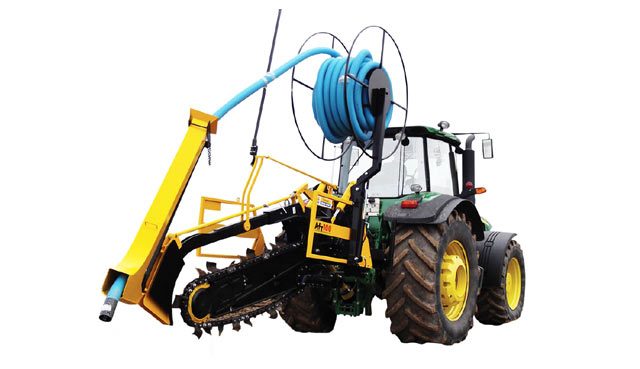

- RohrhaspelDrainrohr von der Rolle direkt in den Graben
- Verlege- und KieskastenRohr verlegen und Kies einbringen – in einem Arbeitsgang
- Laser-Höhensteuerunghält Tiefe und Gefälle automatisch
- Meißelkettegeschweißt, 100 mm Teilung, Rundschaftmeißel – für steinige Böden, ab 200 mm Breite
- Breiter RahmenGrabenbreiten bis 400 mm
- Meißel & RutschkupplungBoden-, Hartmetall- oder Felsmeißel; die Zapfwellen-Rutschkupplung schützt das Getriebe
Technische Daten
AFT 100 in Zahlen.
| Bauart | Kettengrabenfräse, Dreipunktanbau |
|---|---|
| Arbeitstiefe | 1,0 · 1,2 · 1,4 · 1,6 · 1,8 m (je nach Ausleger) |
| Grabenbreite | 125–300 mm (Standardrahmen) · 125–400 mm (breiter Rahmen) · Meißelkette ab 200 mm |
| Fräsleistung | 100–300 m/h Sportplatz · 100–200 m/h Agrar · 75–150 m/h Tiefbau |
| Gewicht | ca. 1.300–1.900 kg (je nach Ausstattung) |
| Kette | Einzelglieder mit 75 mm Teilung, Bodenmesser und Hartmetallmeißel · optional geschweißte Meißelkette (100 mm Teilung, Rundschaftmeißel) |
| Antrieb | Zapfwelle 540 U/min, 6-Zahn-Profil, mit Rutschkupplung |
| Anbau | Dreipunkt Kategorie II/III |
| Traktor | ab 100 PS, ideal 120–140 PS · Vario oder Kriechgang (50–100 m/h) · 1–3 doppeltwirkende Steuergeräte |
| Aushub | Förderband (Abwurfhöhe 2,2 m) oder Doppelförderschnecken |
| Optionen | Rohrhaspel und Verlegerohr · Verlege- und Kieskasten · Laser-Höhensteuerung · Meißelkette |
| Herkunft | gebaut bei AFT Trenchers in Sudbury, England · Ketten und Messer von einem deutschen Zulieferer |
Herstellerangaben AFT Trenchers Ltd. (trenchers.co.uk/de, abgerufen am 25.09.2026).
Vergleich
Welche AFT passt zu Ihnen?
Die AFT 100 ist die Allrounderin für tiefe Gräben am großen Traktor. Für Kompakttraktoren, schmale Schlitze oder den Bagger gibt es passende Geschwister.
| Merkmal | AFT 45 | AFT 100 | WizzWheel 75 | AFT MH100 |
|---|---|---|---|---|
| Träger | Kompakttraktor 20–45 PS | Traktor ab ca. 100 PS | Traktor ab ca. 120 PS | Bagger ab 20 t |
| Tiefe | bis 1,2 m | 1,0–1,8 m | bis 0,75 m | bis 1,8 m |
| Breite | 60–200 mm | 125–400 mm | 50–150 mm | 125–400 mm |
| Leistung | 100–200 m/h | 100–300 m/h | bis 750 m/h | 25–150 m/h |
| Gewicht | ca. 400–480 kg | ca. 1.300–1.900 kg | ca. 2.000 kg | ca. 1.900 kg |
| Stark bei | Golf, GaLaBau, Bewässerung | Drainage mit Rohr & Kies | Schlitzdrainage, Glasfaser | Tiefbau vom Bagger aus |
Herstellerangaben, gerundet. Alle Maschinen exklusiv über Huisman in Deutschland und Österreich.
Im Einsatz
Die AFT 100 in Aktion.

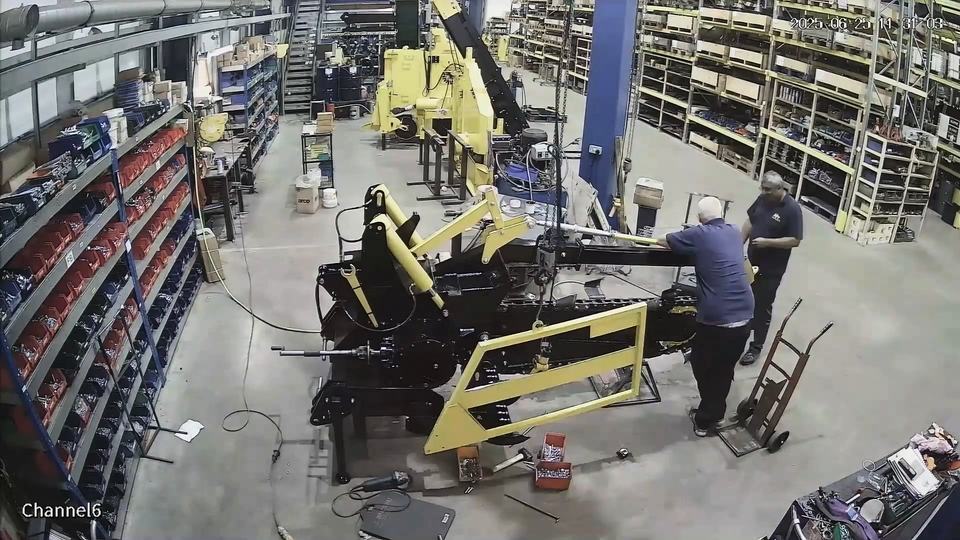

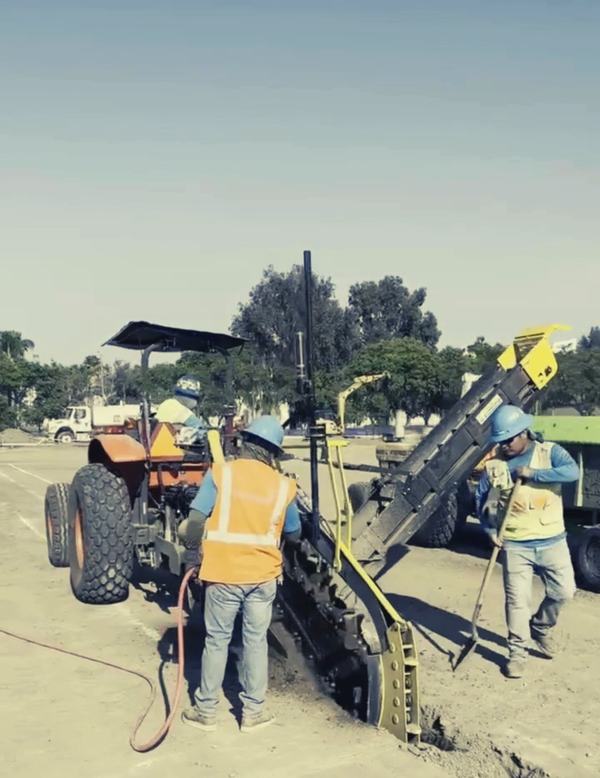

Rohr von der Haspel, Kies, Laser: Projekte von AFT-Kunden auf Feldern, Sportanlagen und Baustellen – dazu die Montage im Werk in Sudbury.

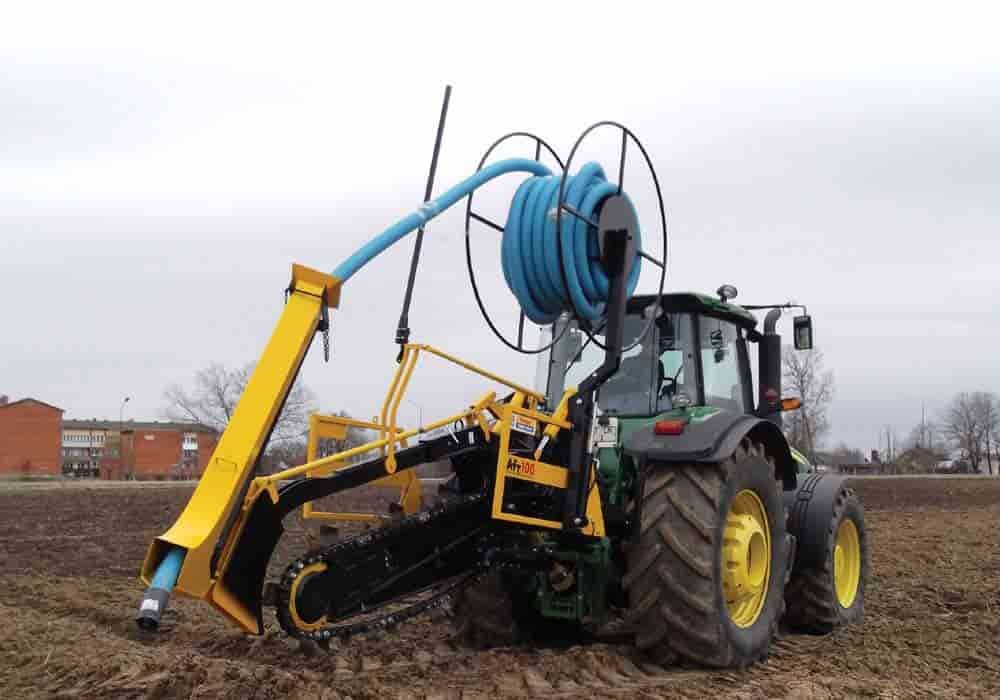

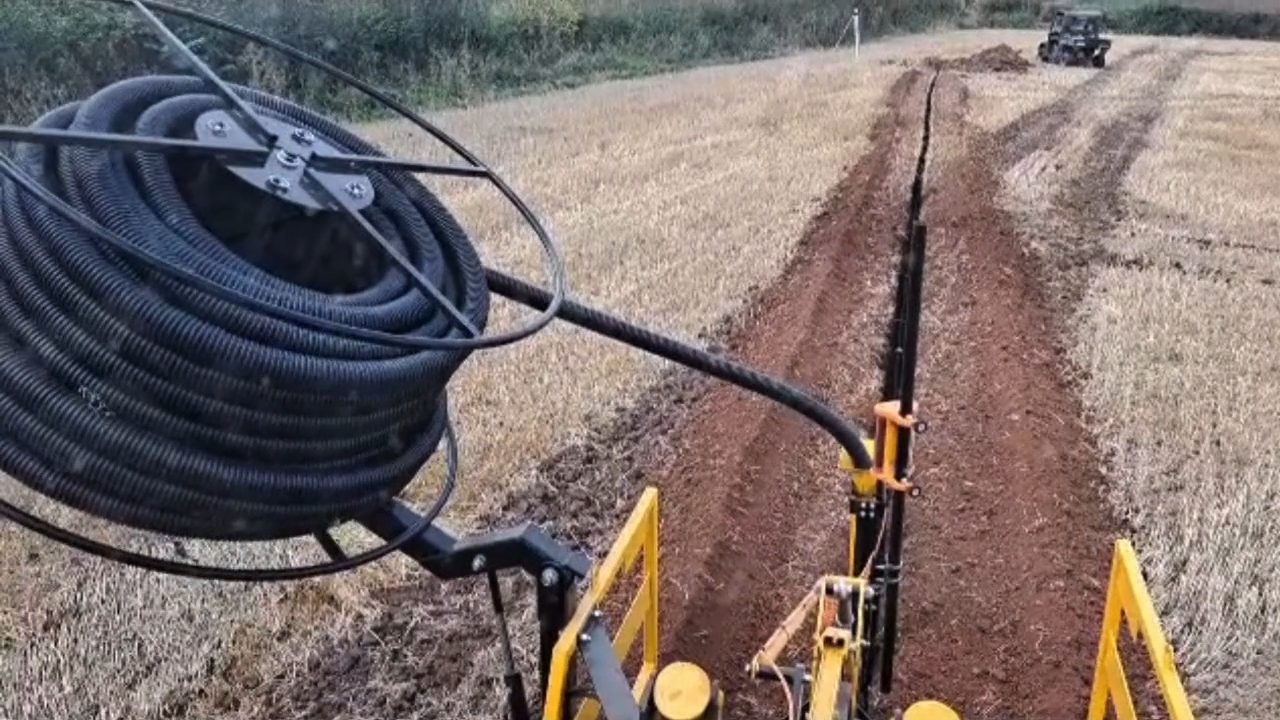

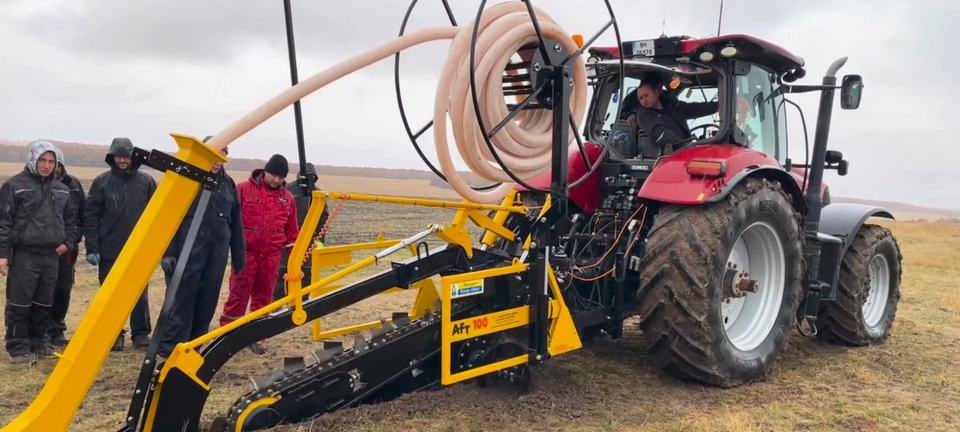

Drainrohr von der Haspel, lasergesteuert auf Gefälle.
0:44
0:34
0:35
0:20
0:35
0:19
0:33
0:46
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern:
Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Vergrößern: Videos und Fotos: AFT Trenchers Ltd. Die Kundenprojekte sind Referenzen des Herstellers, keine Huisman-Referenzen. Einige Videos sind auf Englisch; sie laden erst, wenn Sie sie starten.
Häufige Fragen
Was Kunden vor dem Kauf fragen.
Welchen Traktor brauche ich für die AFT 100?
Ab etwa 100 PS, ideal sind 120–140 PS mit Kriechgang oder Vario, Dreipunkt der Kategorie II oder III und ein bis drei doppeltwirkende Steuergeräte. Schicken Sie uns Modell und Baujahr – wir prüfen vorab, ob alles passt.
Wie viel schneller ist die AFT 100 als ein Bagger?
Laut Hersteller ist die AFT 100 fünf- bis zehnmal schneller als ein Tieflöffel; im Sportplatzbau schafft sie je nach Boden 100–300 Meter pro Stunde. Dazu kommt ein schmalerer Graben mit weniger Verfüllmaterial. Gern rechnen wir das für Ihr Projekt konkret durch.
Kann ich Rohr und Kies in einem Arbeitsgang verlegen?
Ja. Mit Rohrhaspel sowie Verlege- und Kieskasten legt die AFT 100 das Drainrohr ab und bringt direkt den Kies ein – auf Wunsch lasergesteuert auf Gefälle.
Wie lange dauert die Lieferung aus England?
Die AFT 100 wird im AFT-Werk in Sudbury gebaut und direkt geliefert. Die aktuelle Lieferzeit nennen wir Ihnen verbindlich im Angebot – die Abwicklung übernehmen wir.
Bekomme ich Verschleißteile in Deutschland?
Ja. Zähne, Messer und Ketten bekommen Sie über uns – ob vorrätig oder direkt aus dem Werk in England.
Kann ich die Maschine vorher im Einsatz sehen?
Sprechen Sie uns an – wir organisieren eine Vorführung, wenn möglich auf Ihrer eigenen Fläche.
Liefern Sie auch nach Österreich?
Ja. Huisman ist exklusiver Generalimporteur von AFT Trenchers für Deutschland und Österreich.
